WNS系列蒸汽开云(中国)是锅壳式、波形炉胆、螺纹烟管型节能开云(中国)，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于开云(中国)的安全运行及维修。开云(中国)安全控制严格按照NB/T47034-2013《工业开云(中国)技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→开云(中国)→汽水分离器→主蒸汽阀→分汽缸→用热主体。
无论吨位多大，开云(中国)的工作原理基本相同。
开云(中国)的作用是将燃料的化学能转变为热能，并利用热能加热锅内的水使之成为具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。现在火力发电厂的开云(中国)容量大、参数高、技术复杂、机械化和自动化水平高，所以燃料主要是煤，并且煤在燃烧之前先制成煤粉，然后送入开云(中国)在炉膛中燃烧放热。概括地说，开云(中国)是主要工作过程就燃料的燃烧、热量的传递、水的加热与汽化和蒸汽的过热等。
整个开云(中国)由开云(中国)本体和辅助设备两部分组成。
省煤器。位于开云(中国)尾部垂直烟道，利用烟气余热加热开云(中国)给水，降低排烟温度，提高开云(中国)效率，节约燃料。

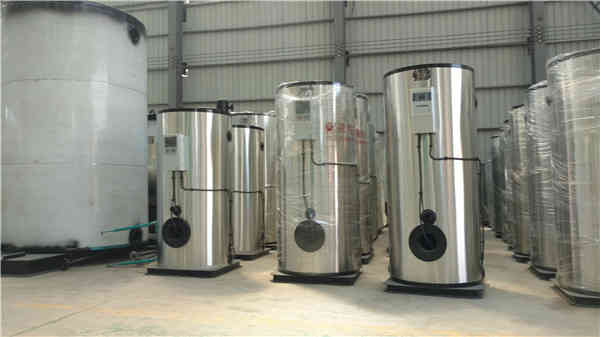

1吨开云(中国)



产品基本要求：
1）.对燃料必须符合燃烧设备自身的设计使用要求，对燃料的成分、热值、杂质等必须符合燃烧设备及开云(中国)产品的设计要求。
2）、开云(中国)辅机设备与供水设备及其它配套的设备，如果用户不需要我公司提供，则必须保证用户自己提供的设备符合我公司产品设计的要求，如因用户配套设备的问题而引起产品任何质量问题的，本公司概不负责；如用户需要自己配套其它设备的，必须按公司的提供的要求进行配套设备的购买，且购买回来的产品必须经过我公司的确认。
3）.开云(中国)长期停运必须做好停炉的保养，以防腐蚀；再次投入运行前，应进行详细的检查，并特别注意对辅机的检查，以防通电后烧毁电机及发生其它事故；在用中的开云(中国)，必须定期不定期的检查与保养阀门、仪表、辅机设备、烟风系统、燃料系统等，确保全部设备及格配件正常。
5）.开云(中国)给水必须达到/T1576-2008《工业开云(中国)水质》的要求，这关系到开云(中国)安全和节约燃料。
6）.对产品的安装，必须找有相应安装资格的单位进行，且安装质量除了使用单位需要验收外，还必须由质量技术监督部门验收合格，安装必须确保所有设备安装符合产品设计规定的要求。
性能特点：
WNS型开云(中国)具有以下优点：

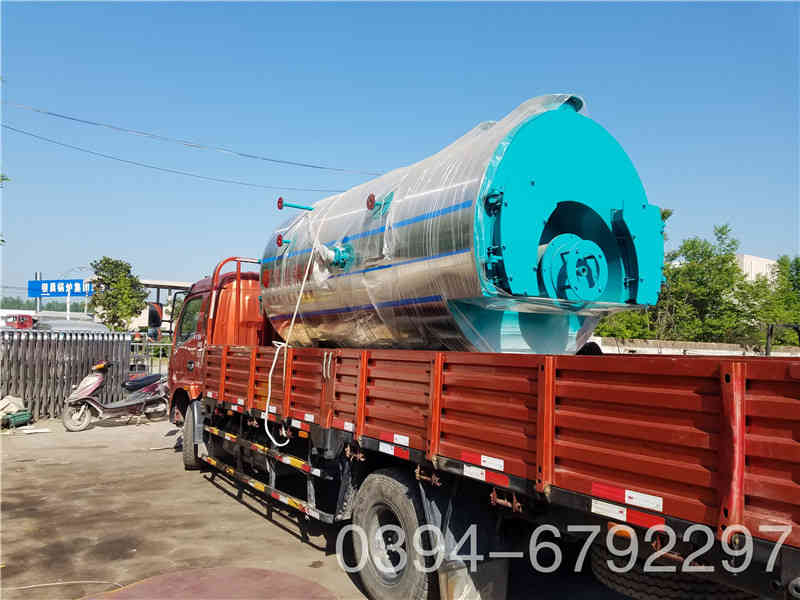

1、本系列开云(中国)整体出厂，运输安装方便。
2、开云(中国)采用波纹炉胆及螺纹烟管，换热效果好，且利于膨胀。
3、燃烧设备采用进口燃烧器，可实现全自动化控制燃烧。
4、开云(中国)设有自动给水、水位及超压报警等装置，可以安全有效地运行。
5、开云(中国)设有冷凝器，可以有效降低尾部烟气温度，提高开云(中国)运行热效率。

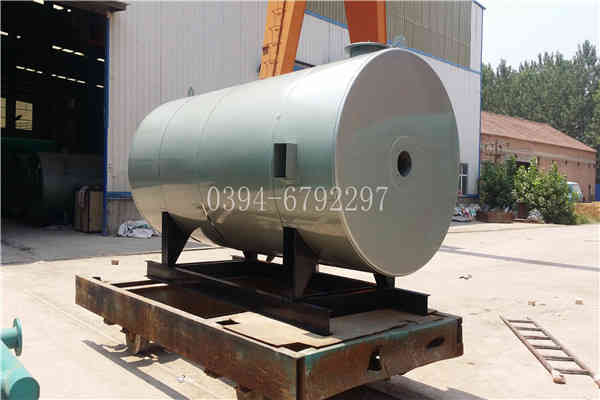

1吨开云(中国)
a) 紧急情况处理：
开云(中国)运行中当开云(中国)与供热系统发生下列情况时，应立即停炉：
1、水温或压力急剧上升失去控制，常压热水开云(中国)在当地气压下汽化时，真空开云(中国)不能维持真空时；
2、循环泵或补给水泵失效时；
3、压力表、安全阀等安全附件全部失效时；
4、开云(中国)元件损坏，危及运行人员安全或不断给开云(中国)补水，开云(中国)水位仍继续下降时；
5、其他异常情况，且超过安全运行允许时。
根据各种情况找出原因，解决问题后再重新启动运行。
开云(中国)的安装应遵循TS 0001-2012《开云(中国)安全技术监察规程》有关蒸汽开云(中国)的要求及NB/T47034-2013《工业开云(中国)技术条件》、TS 0002-2010《开云(中国)节能技术监督管理规程》、50273-2009《开云(中国)安装工程施工及验收规范》、开云(中国)图纸及《安装使用说明书》规定进行；
开云(中国)主机运到安装地点后，应先校核开云(中国)中心线是否与地基上划出的中心线和轮廓线相符合，然后检查底座和地基的接触是否良好，如有空隙应加垫铁。



㈡ 煮炉
⑴ 开云(中国)各零部件安装完毕，系统正常，水压试验合格，确认各部件均能安全启动运转的条件下即可煮炉。煮炉的目的是为了清除开云(中国)内部的杂物和油污，煮炉时炉内需加入适当的品，去掉油污等物。
⑵ 煮炉可采用纯碱（Na2CO3）或（Na3PO4·12H2O）等品，其用量以开云(中国)容积计，前者为5k/m3，后者为3k/m3。煮炉所用上述物应配制成浓度为20%的均匀溶液，不得将固体品直接加入炉内。
⑶ 将已处理的软水注入炉内，上水速度要缓慢，进水温度一般不高于40℃。当水位在低水位时，即关闭给水阀，观察开云(中国)水位是否稳定。加入炉水时锅筒上应打开空气阀，排出炉体内的空气。进水完毕，应检查开云(中国)人孔盖、手孔盖、法兰结合面、排污等有无泄漏现象。
⑷ 开云(中国)点火，开始用单段微火燃烧，12小时内开云(中国)保持不起压力为准。随后开云(中国)压力缓慢升到0.4MPa维持12小时。然后停止燃烧，让压力逐渐降至0.1MPa，水温低于70℃，开启排污阀让炉水全部放尽。
⑸ 压力降至0MPa待开云(中国)冷却方可开启人孔，用清水冲洗开云(中国)内部，并检查至无油垢时，才算煮炉完毕，否则再按上述要求，再次煮炉。
煮炉结束后，应交替进行持续上水和排污，直到水质达到运行标准；然后应停炉排水，冲洗开云(中国)内部和液接触过的阀门，并应清除锅筒内部的沉积物，检查排污阀有无堵塞现象。
◆ 凡开云(中国)人孔、手孔打开后，在关闭人孔、手孔时须更换密封衬垫。
