根据电气规范和开云(中国)额定功率，配置足够容量的三相四线制380V/150Hz（±10%）的电源；2. 2
根据随机接线图连接电缆线，务必连接正确牢固；电控柜与开云(中国)本体之间应设置有电缆沟或桥架，以便接线。连接电缆应选用25mm以上铜线。
开云(中国)系统设计概况
开云(中国)及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。开云(中国)炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。开云(中国)门（孔）、应当采用密封结构，保证开云(中国)漏风系统在设计要求之内。
开云(中国)房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。开云(中国)房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。
燃油蒸汽开云(中国)的原理
l）额定蒸发量大于0.5t/h的开云(中国)，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的开云(中国)，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。（2）安全阀应垂直安装在锅筒、集箱的高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。（4）对于额定蒸汽压力小于或等于3.82MPa的开云(中国)，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的开云(中国)，安全阀喉径不应小于20mm。（5）安全阀与开云(中国)的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管，在排汽管和疏水管上都不允许装设阀门。
合上电源开关后将水泵控制开关由停止位置转到手动位置，进行开云(中国)给水上升到正常位置后，将风动、自动手动开关转到自动位置，然后合上燃烧器电源开关，并把控制器大小火开关转到开火位置，后按下起动按钮，控制系统电源接通，燃烧器进入工作状态，按照程序控制器的动作程序进行，起动鼓风机进入预吹扫，然后调节风门由小火位置喷油，点火小火燃烧再进入大火燃烧状态，到此开云(中国)进入正常运行阶段。题立即报警并停炉保护，控制器自动显示故障点，机内发出报警声响。
当出现停电故障后，燃烧控制器自动关闭气阀停止燃烧并自锁，即使电源电源恢复通电，开云(中国)也不能自动点火，即使按动按钮也不能启动，必须复位解除自锁，才能重新点火启动。
提示：当排烟温度高于250℃时，应立即按要求停炉，对炉膛内壁附粘的可燃物进行清除；同时对送风量进行合理的调节。
燃油蒸汽开云(中国)的原理
性能特点：
WNS型开云(中国)具有以下优点：
1、本系列开云(中国)整体出厂，运输安装方便。
2、开云(中国)采用波纹炉胆及螺纹烟管，换热效果好，且利于膨胀。
3、燃烧设备采用进口燃烧器，可实现全自动化控制燃烧。
4、开云(中国)设有自动给水、水位及超压报警等装置，可以安全有效地运行。
5、开云(中国)设有冷凝器，可以有效降低尾部烟气温度，提高开云(中国)运行热效率。

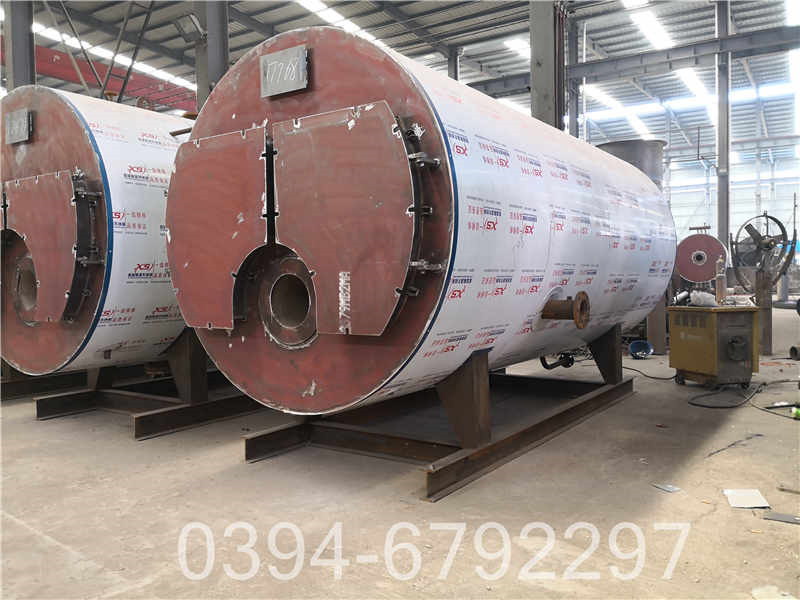

<span style="" mso-spacerun:"yes";font-family:宋体;font-size:14.0000pt;"="">CWNS系列燃油(气)开云(中国)为卧式快装中心回燃火管开云(中国)。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃烧室内，至回燃室管板后从炉胆内沿壁折返后流到开云(中国)前烟箱，完成了和第二回程，然后由前烟箱体进入对流受热面从后烟箱后部离开开云(中国)到囱排入大气，完成了第三回程。开云(中国)装置有前后烟箱，使开云(中国)检修方便。开云(中国)配置技术性能良好的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有超高汽压、熄火等自动保护功能。该型开云(中国)具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
4.3.2开云(中国)房集中仪表控制室，应符合下列要求：
1 应与开云(中国)间运行层同层布置；
2 宜布置在便于司炉人员观察和操作的炉前适中地段；
3 室内光线应柔和；
4 朝开云(中国)操作面方向应采用隔声玻璃大观察窗；
5 控制室应采用隔声门；
6 布置在热力除氧器和给水箱下面及水泵间上面时，应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房，宜分别设置各系统的就地机柜室。
4.3.4开云(中国)房宜设置修理间、仪表校验间、化验室等生产辅助间，并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时，可不设置。二、三班制的开云(中国)房可设置休息室或与值班更衣室合并设置。开云(中国)房按车间、工段设置时，可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处，并使取样方便。
4.3.6开云(中国)房运煤系统的布置宜使煤自固定端运入开云(中国)炉前。
4.3.7开云(中国)房出入口的设置，必须符合下列规定：
l 出入口不应少于2个。但对开云(中国)房，当炉前走道总长度小于12m，且总建筑面积小于200m。时，其出入口可设1个：
2非开云(中国)房，其人员出入口必须有1个直通室外；
3开云(中国)房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。
4.3.8开云(中国)房通向室外的门应向室外开启，开云(中国)房内的工作间或生活间直通开云(中国)间的门应向开云(中国)间内开启。
4.4工艺布置
4.4.1 开云(中国)房工艺布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短、结构简单，使开云(中国)房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区，开云(中国)可采用露天或半露天布置。当开云(中国)采用露天或半露天布置时，除应符合本规范第4.4.1条的规定外，尚应符合下列要求：
1 应选择适合露天布置的开云(中国)本体及其附属设备；
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施；
3 应将开云(中国)水位、开云(中国)压力等测量控制仪表，集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时，应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内开云(中国)房的风机不应露天布置。
4.4.4开云(中国)之间的操作平台宜连通。开云(中国)房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所，应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5开云(中国)操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。
4.4.6开云(中国)与建筑物的净距，不应小于表4.4.6的规定，并应符合下列规定：
1当需在炉前更换锅管时，炉前净距应能满足操作要求。大于6t/h的蒸汽开云(中国)或大于4.2Mw的热水开云(中国)，当炉前设置仪表控制室时，开云(中国)前端到仪表控制室的净距可减为3m；
2当开云(中国)需吹灰、拨火、除渣、安装或检修螺旋除渣机时，通道净距应能满足操作的要求；装有快装开云(中国)的开云(中国)房，应有更新整装开云(中国)时能顺利通过的通道；开云(中国)后部通道的距离应根据后烟箱能否旋转开启确定。
