1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型开云(中国)电控柜与开云(中国)本体组合成一整体出厂（小于0.35MW的立式开云(中国)）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。



8吨燃气热风炉
燃烧器的安装

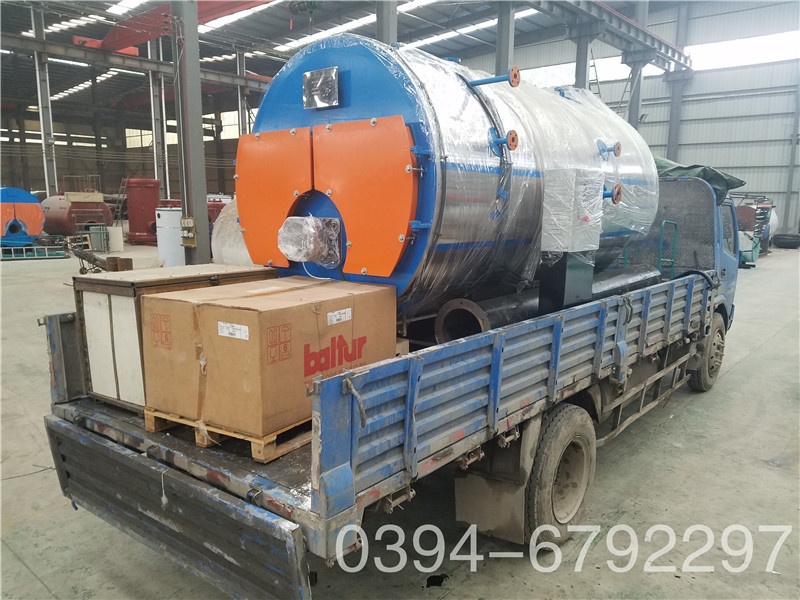

本系列蒸汽开云(中国)出厂时，小容量开云(中国)一般燃烧器已经安装到了开云(中国)主机上，中大容量的开云(中国)，燃烧器与开云(中国)主机分开发运。安装时，先将燃烧器从包装箱中取出，视燃烧头与火嘴砖之间的间隙大小，在燃烧器头部火焰筒上密实缠绕数层石棉绳，对准前烟箱面板上所留出的孔洞水平塞紧装入，后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时，燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告：燃烧器须保持水平，燃烧头与火嘴砖之间的剩余间隙，须用硅酸铝耐火纤维毡填实。操作时，打开开云(中国)后烟箱检查孔盖，从后部进入炉胆内进行施工，施工完毕，人员退出，后挡火墙、检查孔盖原样恢复，密封上紧。



严密性试验
开云(中国)烘炉、煮炉合格后，应按下列步骤进行严密性试验：
1、升压至0.3～0.4MPa时，对开云(中国)范围内的法兰、人孔、手孔及其他连接螺栓进行一次热状态下的紧固。
2、继续升压至工作压力，应检查各人孔、手孔、阀门、法兰和垫料等处的严密性，应无渗漏，同时观察锅筒、管路和支架等的热膨胀情况，应无变形，管路、支架等热膨胀伸缩自由。
