WNS系列蒸汽开云(中国)是锅壳式、波形炉胆、螺纹烟管型节能开云(中国)，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于开云(中国)的安全运行及维修。开云(中国)安全控制严格按照NB/T47034-2013《工业开云(中国)技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→开云(中国)→汽水分离器→主蒸汽阀→分汽缸→用热主体。

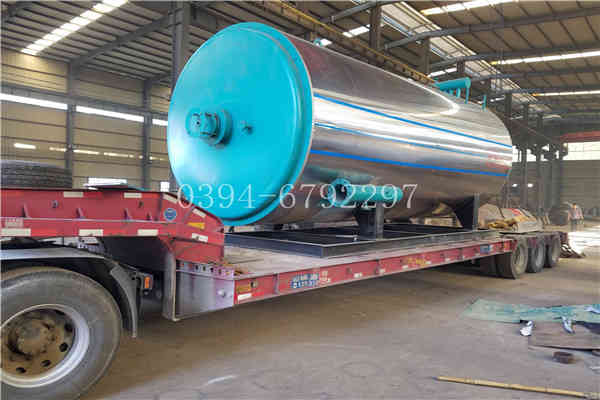

8吨燃气热水开云(中国)



调试前的检查工作：
1. 电源检查：电源为三相四线制380V/50Hz，变压器容量应满足开云(中国)总容量的要求。
2. 开云(中国)房检查：开云(中国)房应具有良好的通风散热条件，无结露或滴水，无粉尘、无腐蚀、无易燃易爆物品，室内照明良好。
3. 电控柜检查：控制柜内部接线正确，无短路、散乱和松动现象，无明显外露导线。各类元器件、仪表、开关等完好，标识清晰，无操作松动现象；
4. 开云(中国)本体检查：炉体应无较大损伤，附件安装妥当、符合要求，电热管组装完好无损。充水后应无渗漏现象（尤其是电热管组密封处）；
5. 控制柜与开云(中国)连接线的截面积规格是否满足功率要求，导线两头铜片压焊是否牢固，接线是否规范、牢固；
6. 管道系统检查：管道连接正确，无泄漏现象，管路上仪表工作正常，系统已冲洗除污；
7. 水泵检查：连接方向正确，用手拨动水泵电机叶轮，转动灵活；
8. 相关设备、阀门、仪表等已调至正常工作位置，整个系统处于可运行状态。



8吨燃气热水开云(中国)
无论吨位多大，开云(中国)的工作原理基本相同。
开云(中国)的作用是将燃料的化学能转变为热能，并利用热能加热锅内的水使之成为具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。现在火力发电厂的开云(中国)容量大、参数高、技术复杂、机械化和自动化水平高，所以燃料主要是煤，并且煤在燃烧之前先制成煤粉，然后送入开云(中国)在炉膛中燃烧放热。概括地说，开云(中国)是主要工作过程就燃料的燃烧、热量的传递、水的加热与汽化和蒸汽的过热等。
整个开云(中国)由开云(中国)本体和辅助设备两部分组成。
省煤器。位于开云(中国)尾部垂直烟道，利用烟气余热加热开云(中国)给水，降低排烟温度，提高开云(中国)效率，节约燃料。



燃料要求
1）、天然气：Qnet,v,ar：33500 ～ 37700kJ/Nm3
2）、轻柴油，一般为热值不低于42916 kJ /k、牌号为0#的成品柴油，不得使用其他添加剂，也不可以使用生物油、提炼油、回收油等。
压力要求（具体按所配燃烧器确定）
4、燃烧机选配；
1）、对燃烧设备的选择，必须考虑开云(中国)产品设计的背压、对功率的选择时，必须要在大于设计背压下的燃烧机输出功率。
2）、在满足背压的前提下，所选配的型号输出功率一般为输出功率的1.2倍，免得机型过大。
3）、燃气燃烧机还必须考虑气源的压力与流量，气源的压力一般在3.15Pa～31.5Pa左右，入燃烧设备前的压力可调整到10.5 Pa左右，流量要大于大使用流量的1.2倍以上，流量的选择还必须同时考虑气源压力的问题，压力越低，则流量（管道口径）必须加大，否则无法满足产品燃烧的要求。
