汽水系统：自来水通过水处理设备，硬度由6mol/L降至0.03mol/L,送至储水箱，然后通过给水系统送到冷凝器加热，温度达45℃，进入储水箱，通过给水泵进入炉内，经过加热饱和蒸汽温度达到193℃，由主汽阀进入分气缸，然后至用户。
燃烧系统：燃气系统直接通过燃气管道送至燃烧机进行燃烧；燃油系统先储存在储油罐中，然后通过泵送至日用油箱，再送至燃烧器进行燃烧。
烟风系统：燃料在燃烧室内经过燃烧生成高温烟气，经燃烧室到达回燃室，充分燃烧后经过对流管束到前烟箱，在前烟箱回转通过第二对流管束达到后烟箱，形成三回程。然后经过冷凝器换热以后经由烟囱排向大气。
蒸汽开云(中国)系列



开云(中国)是一个整体设备，开云(中国)，燃烧机，以及开云(中国)燃料必须匹配，才能发挥佳效果。提到开云(中国)首先要提到安全，安全是开云(中国)永恒的定义。传统开云(中国)皆以金属管将与水高温火焰隔开，以热传导的方式将水与高温，烟气进行热交换，不但结构复杂，而且热交换的效率完全取决于金属管的导热系数，当开云(中国)的水加热到60--70度的时候，开云(中国)容易结垢，而且不易清理，而严重且水垢严重影响了开云(中国)的导热性能，降低开云(中国)热效率，更严重的引起开云(中国)，



蒸汽开云(中国)系列

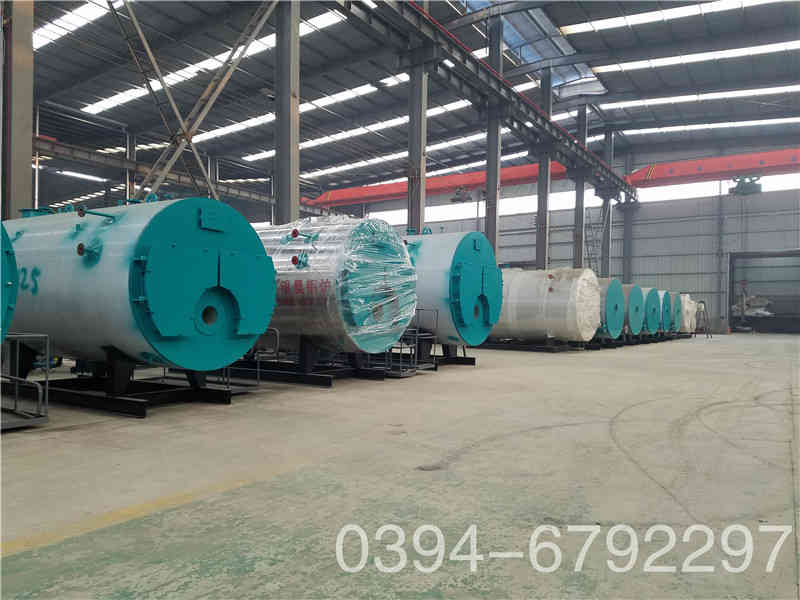

WNS系列蒸汽开云(中国)是锅壳式、波形炉胆、螺纹烟管型节能开云(中国)，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于开云(中国)的安全运行及维修。开云(中国)安全控制严格按照NB/T47034-2013《工业开云(中国)技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→开云(中国)→汽水分离器→主蒸汽阀→分汽缸→用热主体。

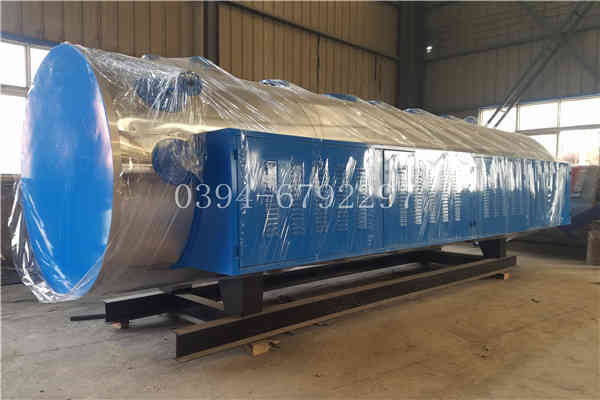

CLDR（CWDR）系列电热开云(中国)是机电一体化设备，采用进口PLC可编程控制器，系统的全自动运行通过编程来实现。主要有以下功能：
1、 梯式加载：系统自动运行，分时启动每级电热管（时间间隔可以任意设定），从而避免了对电网的冲击；
2、 电热元件循环投切：电热元件可循环投切，即先投先切，后投后切，使各接触器及电加热元件使用时间及动作频率相同，从而提高各电器元件使用寿命；
3、 缺水保护：当开云(中国)本体中水位不够时，系统将报警，并停止运行，补水后自动投入运行；
4、 温度设定、自动调温、超温保护：可在电控柜上设定温度上、下限（100℃以内的热水）；当系统温度低于下限设定值时，每隔一定时间（可以任意修改）自动增加一组电热管投入运行。当温度高于温度上限设定值时，每隔一定时间自动减少一组电热管加热，当温度介于上、下限之间时，保持加热功率不变。当温度达到电接点温度表上的温度极限时，电热管将自动切断运行，并声光报警，故障消除后，系统重新投入运行；
5、 超压保护：当开云(中国)压力超过电接点压力表上设定的压力极限时，电热管将自动切断运行，并有声光报警，压力恢复正常后，系统自动投入运行；
6、 系统还具有过流、短路、缺相、漏电自动保护功能；
7、 手动操作：热水开云(中国)除自动控制外，另设有手动控制功能和紧急停机开关（自动/手动均有效）；
8、 系统联动功能：电热元件与水泵联动，联动方式为水泵先开后停。
CLDR系列开云(中国)有常压热水开云(中国)、真空热水开云(中国)、承压热水开云(中国)及电热蒸汽开云(中国)等多种规格，能满足各种不同用户的需要。
燃烧系统检查
1、日用油箱必须注满一定的燃油，并在油位计目测到一定油位，检查有无泄漏。日用油箱油位调节是否正常，低油位报警是否正常。燃气炉应检测进气压力是否满足燃烧器要求。
2、检查燃气过滤器有无积塞的污物。
3、启动油泵注入燃烧系统，气体燃烧通过稳压器，同样进入燃烧系统。
4、打开缓冲器上方的回油阀，排除空气。
5、检查点火装置能否正常操作运行。
6、检查空气油量(气量)调节阀等相关部件有无异常，是否松动。
（五）自动控制检查
检查电路、控制盘、调节阀、操作机构及一次仪表灵敏可靠，火焰监测器应处于工作状态，燃油燃气开云(中国)的点火程序和熄火保护装置应灵敏可靠。
